今天雅鑫達為大家講解關于PCB線路板的標準，下面我們就一起來看一下吧。

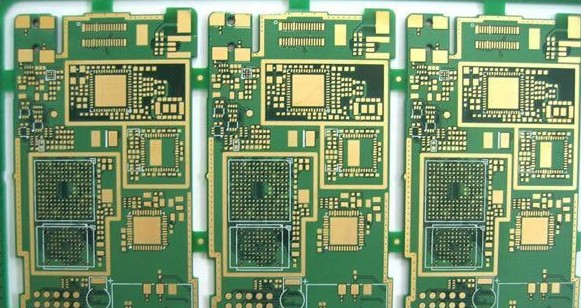

1、外形盡量接近正方形，推薦采用2×2、3×3、……；但不要拼成陰陽板；

2、PCB線路板拼板寬度≤260mm（SIEMENS線）或≤300mm（FUJI線）；如果需要自動點膠，PCB拼板寬度×長度≤125 mm×180 mm；

3、小板之間的中心距控制在75 mm～145 mm之間；

4、PCB線路板拼板的外框（夾持邊）應采用閉環設計，確保PCB拼板固定在夾具上以后不會變形；

5、在PCB線路拼板外框的四角開出四個定位孔，孔徑4mm±0.01mm；孔的強度要適中，保證在上下板過程中不會斷裂；孔徑及位置精度要高，孔壁光滑無毛刺；

6、外框與內部小板、小板與小板之間的連接點附近不能有大的器件或伸出的器件，且元器件與PCB線路板的邊緣應留有大于0.5mm的空間，以保證切割刀具正常運行。

關于PCB線路板的標準就為大家說到這里了，希望大家看了對PCB線路板有個新的認識。
